Hur spelar aluminium MIG tråd diametertolerans roll

Att svetsa aluminium är inte lika förlåtande som att svetsa stål. Materialet bättre sig annorlunda under värme, reagerar olika på matningstrycket och kräver en tillsatsråd som bibehåller konsekvent prestanda över hela sin längd. För ingenjörer och inköpsteam som är involverade i industriell tillverkning är aluminium MIG Wire Manufacturers den primära kontakten när ett problem uppstår i svetsprocessen – eller när resultatet är tillfredsställande. Tråden är inte bara en förbrukningsvara. Det är en processvariabel.

Vad är MIG-tråd i aluminium

Den grundläggande definitionen

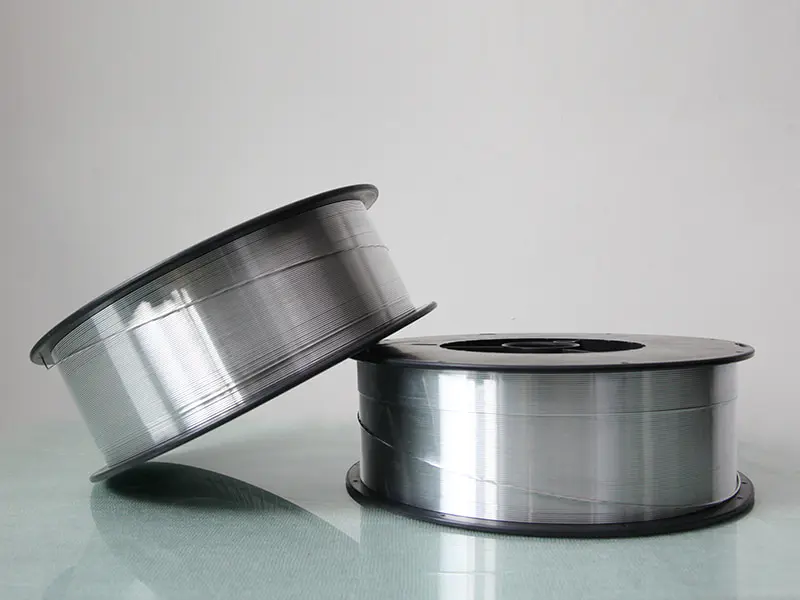

Aluminium MIG Wire är ett snabbt, kontinuerligt tillsatsmaterial som används vid metallinertgassvetsning för att sammanfoga aluminium- och aluminiumlegeringskomponenter. Under svetsning matas tråden genom en pistol med en bestämd hastighet, smälter in i svetsbadet vid sidan av basmetallen och stelnar till en fog.

Det som skiljer aluminiumtråd från andra tillsatsmaterial är hur själva metallen är bättre. Den har en lägre smältpunkt, leder värme snabbare och oxiderar på sin yta nästan omedelbart när den utsätts för luft. Tråden är fysiskt mjukare, vilket innebär att matning av den genom svetsutrustning kräver mer uppmärksamhet på spänning, fodertillstånd och drivvalstryck än vad också ståltråd kräver.

Industriella applikationer

MIG-tråd av aluminium dyker upp i tillverkningsmiljöer som prioriterar viktminskning, korrosionsbeständighet eller både och. Vanliga sektorer inkluderar:

• Bilkonstruktioner och karosskomponenter
• Marin- och varvskonstruktioner
• Flyg- och rymdtillverkning
• Industriella kapslingar och utrustningsramar
• Transport och trailertillverkning

Jag var och en av dessa miljöer måste tråden ge upprepningsbara resultat över långa produktionsserier – inte bara accepteras av enskilda delar.

Legeringsfamiljer och varför de är viktiga

Alla MIG-trådar av aluminium är inte samma legering. Trådsammansättningen måste anpassas till grundmaterialet som svetsas och fogens prestandakrav.

Två vanliga familjer är 4xxx-serien, som innehåller kisel och lämpar sig för allmän tillverkning och värmebehandlingsbara baslegeringar, och 5xxx-serien, som innehåller magnesium och ofta väljs för marina och strukturella applikationer där korrosionsbeständighet är prioriterad. Att välja fel legeringsfamilj kan påverka svetshållfasthet, sprickbildningstendens och långtidsprestanda – inte bara utseendet.

Vad är diametertolerans vid trådtillverkning

Vad termen faktiskt betyder

Varje tråd har en nominell diameter - den storlek som är tänkt att vara. Diametertolerans är intervallet för acceptabel avvikelse från den nominella storleken längs trådens fulla längd. Det är inte en enda mätning som tagits en gång. Det återspeglar hur konsekvent tråden håller sin tvärsnittsstorlek från ena änden av en spole till den andra.

En snävare tolerans innebär mindre variation tillåts. En lösare tolerans innebär att tråden kan fluktuera mer omfattande, och utrustning nedströms måste hantera inkonsekvensen.

Hur ritprocessen introducerar variation

Aluminium MIG Wire börjar som en stav som dras genom en sekvens av progressivt mindre stansar tills den när sin slutliga diameter. Tråddragningsprocessen fungerar som en källa till diametervariation.

Flera faktorer bidrar till fluktuationer under ritning:

• Formslitage, som gradvis förstorar hålet över produktionscykler
• Variationer i smörjning längs trådbanan
• Spänningsinkonsekvenser när spolens vikt ändras under utdelningen
• Hastighetsförändringar som påverkar hur metallen flyter genom varje form
• Temperaturskiftningar i materialet under längre produktionskörningar

Inga av dessa faktorer som orsakar dramatisk variation. Men när flera interagerar samtidigt kan den kumulativa effekten på diametern trycka tråden mot kanten av dess specifikation - eller bortom den.

Snäv tolerans är alltid relativ

Huruvida en tolerans anses vara snäv beror på trådens nominella diameter och vilken utrustning som kommer att gå igenom. Samma absoluta avvikelse som inte är anmärkningsvärd i en större tråd kan orsaka reella problem i en mindre, eftersom variationen representerar en större andel av den totala trådstorleken.

Detta skalförhållande är anledningen till att toleransspecifikationer allmänna skrivs som plus-eller-minusvärden, och varför tråden avsedd för precisionstillämpningar har strängare specifikationer än tråd för allmänt bruk.

Varför diametertolerans påverkar svetsprestanda

Vad händer i fodersystemet

Trådbanan från spolen till bågen går genom ett foder, en uppsättning drivrullar och en kontaktspets. Var och en av dessa komponenter är dimensionerad runt trådens nominella diameter. När tråden avviker avsevärt från storleken ändras passformen - och det gör också beteendet.

Sektioner som är tunna kan tappa greppet i drivrullarna, vilket gör att matningshastigheten stammar. Sektioner som är tjocka skapar friktion i fodret eller motstånd vid kontaktspetsen. Båda tillstånden introducerar oregelbundenhet i matningshastigheten, och oregelbunden matningshastighet är en av de primära källorna till ljusbågsinstabilitet vid MIG-svetsning.

Elektrisk överföring och kontaktspets slitage

Kontaktspetsen är där ström går från utrustningen in i tråden. Borrningen på spetsen är dimensionerad för att tillåta jämn trådpassage samtidigt som konsekvent elektrisk kontakt bibehålls. När tråddiametern varierar:

• När tvärsnittet är för litet kan den deltagande lösa passningen orsaka oregelbunden strömöverföring och en ostadig båge.
• En överdimensionerad sektion släpar genom spetsen, genererar lokal värme och accelererar slitaget

Byte av kontaktspetsar är en rutinunderhållsuppgift, men i högvolymproduktion kan diameterrelaterat spetsslitage förskjuta det intervallet avsevärt kortare än förväntat – vilket ökar kostnader och stillståndstid.

Bågbeteende och svetspärlresultat

Bågstabilitet vid MIG-svetsning beror på ett konsekvent förhållande mellan matningshastighet, elektrisk ingång och de fysiska egenskaperna hos tråden vid smältpunkten. Diametervariation stör detta förhållande direkt.

Ett tvärsnitt som är större än nominellt leder mer ström och smälter annorlunda. En som är mindre gör tvärtom. Dessa skiftningar ändrar båglängden, ändrar värmetillförseln till svetsbadet och ger variation i strängbredd, höjd och penetration. Under en hel produktionsserie ackumuleras denna variation till mätbar inkonsekvens i färdiga svetsar.

Kvalitetsproblem som dyker upp nedströms

Konsekvenserna av dålig toleranskontroll fångas inte alltid upp vid svetsstationen. De dyker ofta upp senare:

• Porositet där skyddsgastäckningen gick sönder under bågfluktuationer
• Genombränning på tunna sektioner som utsätts för överskott av lokal värme
• Ofullständig sammansmältning där en oregelbunden båge misslyckades med att helt smälta basmaterialet
• Förhöjda omarbetningshastigheter och inspektionsfel som spårar tillbaka till trådkonsistens, inte operatörsfel

Att identifiera dessa problem i efterhand är betydande dyrare än att specificera tråd med lämplig toleranskontroll från början.

Hur tillverkare håller toleransen under kontroll

Die Management

Slitaget är förutsägbart. Tillverkare som behandlar byte av formverktyg som ett schemalagt intervall snarare än en reaktiv reparation minskar risken för att gradvis diameteravdrift går upptäckt under en produktionskörning. Frekvensen av intervallet beror på legeringen som dras, draghastigheten och smörjsystemet som används.

Kontinuerlig in-line mätning

Laserbaserade diametermätningssystem installerade längs ritningslinjen Tillåt tillverkare att övervaka trådstorleken i realtid snarare än att prova på färdiga spår efter produktion. När tråden närmar sig toleransanten flaggar systemet omedelbart avvikelsen – vilket ger operatören möjlighet att justera innan tråden går utanför specifikationen.

Utan in-line mätning kan diametervariation kvarstå genom en hel produktionssats innan den identifieras.

Hastighet, spänning och legeringsspecifika parametrar

Ritningsparametrar som fungerar för en legering överförs inte automatiskt till en annan. Varje legering har sina egna deformationsegenskaper, arbetshärdningshastighet och ytbeteende under dragning. Tillverkare som arbetar över flera legeringsfamiljer behöver separata processinställningar för varje, validerade mot toleranskraven för trådar som produceras.

Hastighets- och spänningshantering är särskilt viktigt. Förändringar i spolvikten när materialet betalar sig kan förändra spänningen på trådbanan. Inkonsekvent motorhastighet över ritningssteg kan introducera periodiska variationer som visar sig som regelbundna fluktuationer i den färdiga tråddiametern.

Vad man ska tänka på när man utvärderar tråd för produktionsanvändning

Innan du bestämmer dig för en trådkälla för regelbunden produktionsanvändning är följande faktorer värda att granska:

• Toleransspecifikation — om det angivna intervallet överensstämmer med borrningsspecifikationerna för kontaktspetsarna och utrustningen som används
• Legeringsdokumentation — om trådkemin är certifierad mot basmaterialkraven i applikationen
• Ytans renhet - aluminiumtråd med kvarvarande oxidation eller dragande smörjmedel på ytan introducerar föroreningar i svetsbadet
• Spollindning — ojämn lindning skapar spänningsförändringar under utdelning som stör matningshastighetens konsistens
• Spårbarhetsregistreringar - värmetal, inspektionsdata och produktionsdokumentation i reglerade industrier där svetskvalitet måste kunna granskas

Stänger

Diametertolerans är en av de specifikationer som tenderar att förbises till det orsakar problem. Då ligger kostnaden redan i omarbetningshögen, skrothastigheten eller det accelererade underhållsschemat. Att förstå sambandet mellan hur aluminium MIG Wire är tillverkad och hur den presterar i utrustning ger inköps- och ingenjörsteam en mer grundad grund för att utvärdera vad de köper.

Hangzhou Kunli Welding Materials Co., Ltd. tillverkar MIG-tråd av aluminium med kontrollerad diametertolerans utformad för att stödja konsekvent matning och stabil prestanda i industriella produktionsmiljöer för team som köper tillsatsmaterial för svetsning av aluminium. Ta kontakt för att diskutera legeringsalternativ, toleransspecifikationer eller provutvärdering.
